APB-DynaSonics Spectra

APB-DynaSonics Spectra (DynaSonics Spectra)

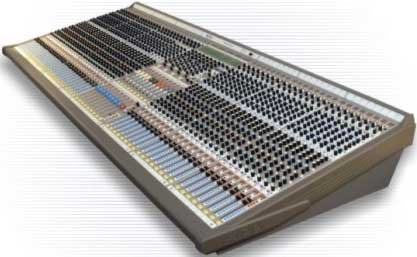

Концертные микшеры серии Spectra-C имеют 24, 32, 40, 48 или 56 моноканалов, четыре стереоканала, десять вспомогательных шин, главную шину с стереоканалом, центральным каналом и моноканалом, четырехканальную матрицу, мониторную секцию, систему прослушивания, переговорную секцию, систему группового заглушения, восемь групп управления уровнем сигнала, два блока питания. Фейдерами регулируется напряжение, управляющее коэффициентами передачи усилителей (VCA), с помощью которых изменяются уровни сигналов. Конструкция модульная.


На каждом моноканале есть симметричный микрофонный вход (XLR), симметричный линейный вход (джек), посыл-возврат (джек), линейный выход (джек), выключатель и светодиодный индикатор фантомного питания (+48 В), переключатель аттенюатора (-26 дБ), переключатель инвертирования фазы сигнала, селектор входа (XLR или джек), регулятор чувствительности, переключатель пре- или постфейдерного отбора сигнала на линейный выход, фильтр верхних частот с регулятором частоты среза, переключателем и светодиодным индикатором активности, четырехполосный эквалайзер с двумя полупараметрическими серединами, переключателями частотных диапазонов верха и низа, переключателем и светодиодным индикатором активности, два переключателя пре- или постэквалайзерного режима отбора префейдерного сигнала на вспомогательные шины (один переключатель для первых четырех вспомогательных шин, второй для шин с пятой по десятую), регуляторы уровня посыла на вспомогательные шины, четыре переключателя пре- или постфейдерного отбора сигнала на вспомогательные шины (общий для первых четырех, пятой и шестой, седьмой и восьмой, девятой и десятой), три переключателя объединения пятой и шестой, седьмой и восьмой, девятой и десятой вспомогательных шин в стереопары, регулятор стереопанорамы, переключатель назначения канала сразу на главную стереошину и центральный канал (имеет приоритет), индивидуальные переключатели назначения на стереоканал и центральный канал главной шины, переключатель назначения на моноканал главной шины, шестисегментный светодиодный индикатор уровня сигнала, переключатель заглушения (со встроенным светодиодным индикатором), светодиодный индикатор дистанционного заглушения, четыре переключателя назначения на систему группового заглушения, светодиодный индикатор управляющего напряжения, восемь переключателей назначения на канал шин управляющего напряжения, фейдер (длиной 100 мм, регулирует управляющее напряжение, которое микшируется со всеми назначенными управляющими напряжениями, и полученный микс определяет коэффициент передачи управляемого усилителя, отвечающего за выходной уровень канала), переключатель прослушивания (со встроенным светодиодным индикатором). Префейдерный сигнал на линейный выход может сниматься после микрофонного предусилителя (заводская настройка), после посыла-возврата или после эквалайзера. Выбор варианта для каждого канала осуществляется джамперами на платах.

На каждом стереоканале есть пара несимметричных линейных входов (RCA, чувствительность -10 дБв), пара симметричных линейных входов (джеки, чувствительность +4 дБ, левый — моно), селектор входов, переключатель инвертирования фазы сигнала и регулятор чувствительности левого канала, переключатель инвертирования фазы сигнала и регулятор чувствительности правого канала, переключатель активности фильтра верхних частот (частота среза 80 Гц), переключатель (со встроенным светодиодным индикатором) режима "двойного моно", регулятор баланса префейдерного посыла на вспомогательные шины, регулятор баланса входных сигналов в режиме "двойного моно", четырехполосный эквалайзер с переключателем частотного диапазона низа, переключатель и светодиодный индикатор активности эквалайзера, два переключателя пре- или постэквалайзерного режима отбора префейдерного сигнала на вспомогательные шины (один переключатель для первых четырех вспомогательных шин, второй для шин с пятой по десятую), регуляторы уровня посыла на вспомогательные шины, четыре переключателя пре- или постфейдерного отбора сигнала на вспомогательные шины (общий для первых четырех, пятой и шестой, седьмой и восьмой, девятой и десятой), три переключателя объединения пятой и шестой, седьмой и восьмой, девятой и десятой вспомогательных шин в стереопары, регулятор стереобаланса, переключатели суммирования в моно, назначения на стереоканал, на центральный канал, на моноканал главной шины, шестисегментный светодиодный индикатор уровня сигнала, переключатель заглушения (со встроенным светодиодным индикатором), светодиодный индикатор дистанционного заглушения, четыре переключателя назначения на систему группового заглушения, светодиодный индикатор управляющего напряжения, восемь переключателей назначения на канал шин управляющего напряжения, фейдер (длиной 100 мм, регулирует управляющее напряжение, которое микшируется со всеми назначенными управляющими напряжениями, и полученный микс определяет коэффициент передачи управляемого усилителя, отвечающего за выходной уровень канала), переключатель прослушивания (со встроенным светодиодным индикатором).

Каждая секция управляющего напряжения имеет переключатель заглушения (всех назначенных на данную группу каналов) со встроенным светодиодным индикатором, фейдер (длиной 100 мм), светодиодный индикатор положения фейдера, при котором управляющее напряжение не влияет на уровень сигнала на управляемых им каналах (при этом каналы могут быть отключены от данного управляющего напряжения без изменения коэффициента передачи их управляемых усилителей), переключатель прослушивания всех назначенных на данную группу каналов (со встроенным светодиодным индикатором).

Каждая вспомогательная шина имеет переключатель заглушения (со встроенным светодиодным индикатором), фейдер (длиной 100 мм), двухцветный светодиодный индикатор уровня сигнала, переключатель назначения на данную шину переговорной секции, переключатели назначения на левый и правый каналы стереопары главной шины, на центральный канал, на моноканал, переключатель пре- или постфейдерного посыла на матрицу, переключатель прослушивания (со встроенным светодиодным индикатором), переключатель инвертирования фазы сигнала, посыл-возврат (джек), симметричный линейный выход (XLR), двенадцатисегментный светодиодный индикатор уровня сигнала (VU-типа).

Каждый канал матрицы имеет регуляторы уровня отбора сигнала со вспомогательных шин, симметричный линейный вход (джек) с регулятором чувствительности, регуляторы уровня префейдерного отбора сигнала с левого, правого, центрального каналов главной шины, с моноканала главной шины, переключатель заглушения (со встроенным светодиодным индикатором), переключатель прослушивания (со встроенным светодиодным индикатором), регулятор уровня, переключатель и светодиодный индикатор управления уровнем с помощью главного фейдера (не отменяет действия вышеозначенного регулятора), посыл-возврат (джек), симметричный линейный выход (XLR), двенадцатисегментный светодиодный индикатор уровня сигнала (VU-типа, эти же индикаторы используются системой прослушивания при ее активизации, соответствующий этому светодиодный индикатор расположен рядом с данными индикаторами уровня). Входы матрицы нормализованы таким образом, что неподключенный разъем может получать сигнал с подключенного разъема, номер которого меньше.

На главной шине есть посылы-возвраты (джеки) и симметричные линейные выходы (XLR) каждого ее канала, переключатель и светодиодный индикатор дистанционного управления уровнем, четыре двухцветных светодиодных индикатора уровня сигнала каждого ее канала, фейдер (длиной 100 мм, регулирует управляющее напряжение), переключатель (со встроенным светодиодным индикатором) прослушивания, четыре двенадцатисегментных светодиодных индикатора уровня сигнала (VU-типа).

Переговорная секция имеет два симметричных микрофонных входа (XLR, один на задней панели, другой под краем "стола", путем перестановки джампера на плате устройства возможна подача на разъемы фантомного питания напряжением +18 В), симметричный линейный выход (XLR), переключатель активности секции (со встроенным светодиодным индикатором, фиксируется или работает как кнопка в зависимости от того, как на него нажать), регулятор уровня, переключатели назначения на главную шину (на стереопару, центральный и моноканал по отдельности), переключатель назначения на собственный линейный выход, встроенный (под специальным отверстием в верхней панели микшера) переговорный микрофон, селектор встроенного или внешнего микрофона, генератор тестового сигнала (синусоида частотой 1 кГц) с переключателем и светодиодным индикатором активности.

Секция альтернативных выходов имеет два симметричных линейных моновыхода (XLR) и стереовыход для записи (два джека и два RCA, номинальный уровень +4 дБ и 10 дБв, соответственно). Для каждого моновыхода есть регулятор уровня, переключатели отбора на него с каждого канала главной шины, девятой и десятой вспомогательных шин, переключатель пре- или постфейдерного отбора с указанных источников. Стереовыход имеет регулятор уровня, переключатель и светодиодный индикатор заглушения, переключатели отбора сигнала с девятой и десятой вспомогательных шин (с обеих сразу), со стереоканала, центрального и моноканала главной шины, переключатель пре- или постфейдерного отбора с девятой и десятой вспомогательных шин, переключатель пре- или постфейдерного отбора с главной шины.

Мониторная секция имеет пару симметричных линейных входов (джеки), четыре мониторных линейных выхода (джеки, стереопара, центральный канал, сумма стереопары и центрального канала), переключатель режима мониторинга (с центральным каналом или без него), три стереовыхода для наушников (джек на задней панели, джек и миниджек под краем "стола"), регулятор уровня сигнала с системы прослушивания, переключатель обхода регулятора уровня, переключатель пре- или постфейдерного режима отбора сигнала с главной шины.

Для мониторных выходов есть переключатели отбора сигнала со стереопары, центрального канала, стереопары и центрального канала, моноканала главной шины, переключатель отбора сигнала с девятой и десятой вспомогательных шин, выключатель и светодиодный индикатор отключения приоритета системы прослушивания, переключатель отбора сигнала с линейных входов системы прослушивания, регулятор уровня. Для выходов на наушники есть свои переключатели отбора сигнала со стереопары, центрального канала, стереопары и центрального канала, моноканала главной шины, переключатель отбора сигнала с девятой и десятой вспомогательных шин, выключатель и светодиодный индикатор отключения приоритета системы прослушивания, переключатель отбора сигнала с линейных входов системы прослушивания, регулятор уровня.

Система группового заглушения имеет четыре переключателя (со встроенными светодиодными индикаторами) сцен.

Блок питания имеет гнездо кабеля питания, выключатель, светодиодный индикатор нормальной работы.

Также есть разъемы (четырехконтактные XLR) для двенадцативольтных ламп подсветки количеством 3-5 штук в зависимости от числа каналов конкретного микшера.

Микшеры серии Spectra-T отличаются от моделей Spectra-С тем, что имеют на каждом моноканале переключатель и светодиодный индикатор активности посыла-возврата и четырехполосный полупараметрический эквалайзер с двухпозиционными переключателями ширины полосы для середин, переключателями вида фильтра для верха и низа ("полка" или полосовой), переключателем и светодиодным индикатором активности.

Микшеры Spectra-C 24+4P и Spectra-T 24+4P имеют по 24 моноканала, габариты 1209 x 248 x 792 мм, массу 57 кг.

Микшеры Spectra-C 32+4P и Spectra-T 32+4P имеют по 32 моноканала, габариты 1450 x 248 x 792 мм, массу 66 кг.

Микшеры Spectra-C 40+4P и Spectra-T 40+4P имеют по 40 моноканалов, габариты 1691 x 248 x 792 мм, массу 75 кг.

Микшеры Spectra-C 48+4P и Spectra-T 48+4P имеют по 48 моноканалов, габариты 1933 x 248 x 792 мм, массу 84 кг.

Микшер Spectra-C 56+4P и Spectra-T 56+4P имеют по 56 моноканалов, габариты 2174 x 248 x 792 мм, массу 96 кг.

Модули расширения Spectra-C 24 EXP и Spectra-T 24 EXP имеют по 24 моноканала, габариты 784 x 248 x 792 мм, массу 37 кг.
